Hình ảnh của board:

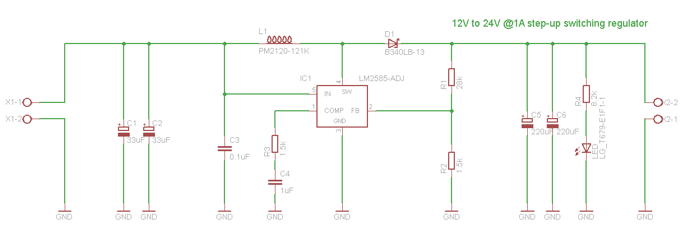

* Sơ đồ nguyên lý:
* Mô tả: Đây là một mạch điện sử dụng IC LM2585-ADJ để chuyển đổi điện thế 12V-24V DC. Việc sử dụng IC này rất đơn giản và nó cần ít nhất các linh kiện kèm theo, việc chuyển đổi điện áp dễ điều khiển thông qua 2 điện trở pảhn hồi R1,R2. L1, IC1, C1, C2 và C5, C6 là những phần chính của mạch điện. Tụ điện C3 là loại đáp ứng tần số cao, nó đặt càng gần IC1 càng tốt. Trong quá trình hoạt động IC1 tỏa nhiệt nhiều nên cần thiết kế để đặt nó trên Ground hay cần một miếng tản nhiệt.

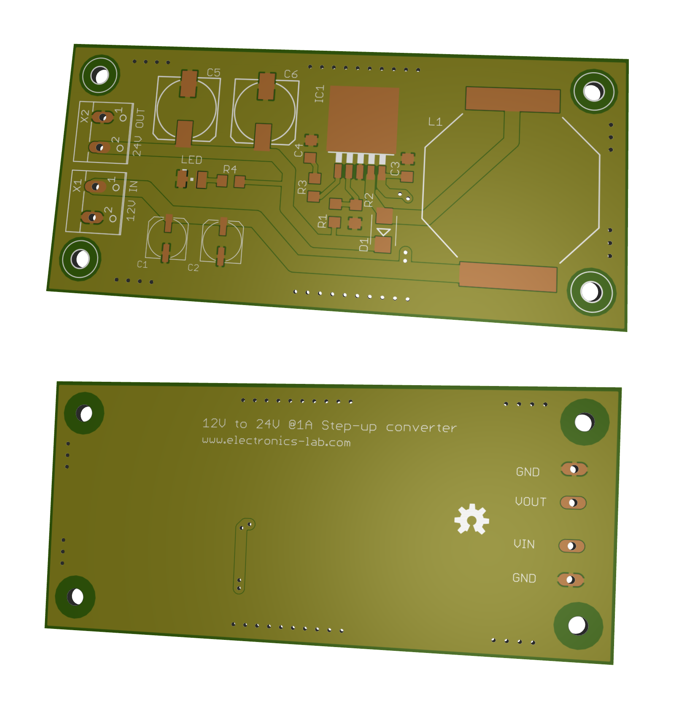

* Hình ảnh mạch PCB:
