Với máy tính nhúng của chuỗi sản phẩm CX, Beckhoff đã kết hợp công nghệ máy tính và mô-đun cấp I/O có khả năng gắn lên DIN ray trong tủ điều khiển. Các thiết bị CX đã kết hợp hoàn hảo thế giới của máy tính công nghiệp (IPC) và phần cứng PLC đảm bảo phù hợp với tất cả các nhiệm vụ điều khiển hiệu suất cao, giảm không gian và chị phí lắp đặt.

 Vì CX là một máy tính nên nó cũng có hệ điều hành, giao diện, khả năng cài đặt phần mềm, ứng dụng  như những máy tính bình thường khác. Trên giao diện thiết kế CX, Beckhoff cung cấp cho chúng ta các công kết nối truyền thông như USB, RJ45, DVI,…Bài viết này sẽ chia sẻ cùng mọi người cách làm thế nào để truy cập vào giao diện window của CX khi không có cáp chuyển từ DVIà VGA để hiện thị lên màn hình.
Hướng giải quyết:
Thật đơn giản chúng ta sử dụng công cụ có sẵn mà Window cung cấp đó là: Remote Desktop Connection. Cách làm là kết nối máy tính CX và một máy tính bất kỳ (máy tính này có cài phần mềm TwinCAT ) thông qua một switch mạng. Vậy làm sao để lấy địa chỉ IP của CX khi dùng phần mềm Remote Desktop Connection ?

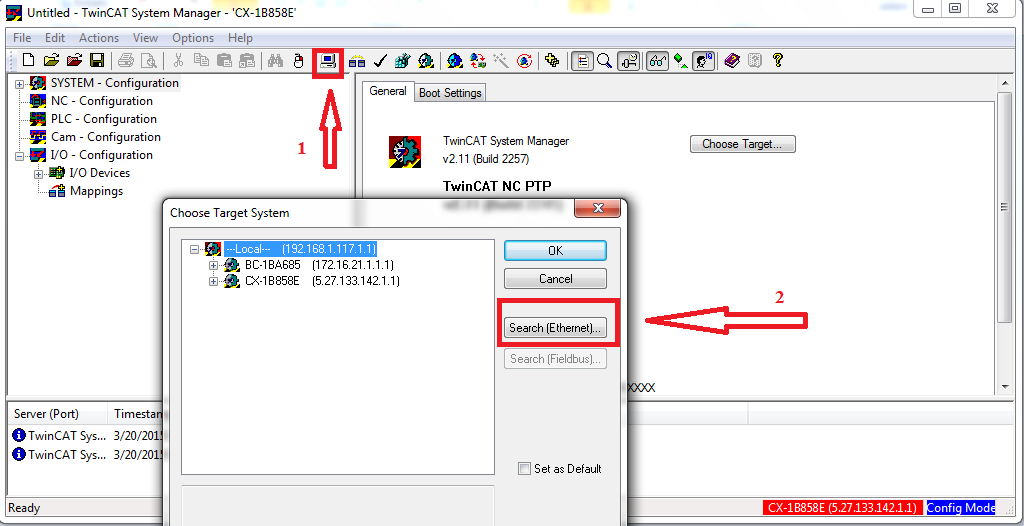

Bước 1: Mở phần mềm TwinCAT mục TwinCAT System Manager, nhấn F8 hoặc vào biểu tượng “choose target system”trên thanh công cụ. Tiếp theo nhấn “Search (Ethernet)” như hình:

Bước 2:

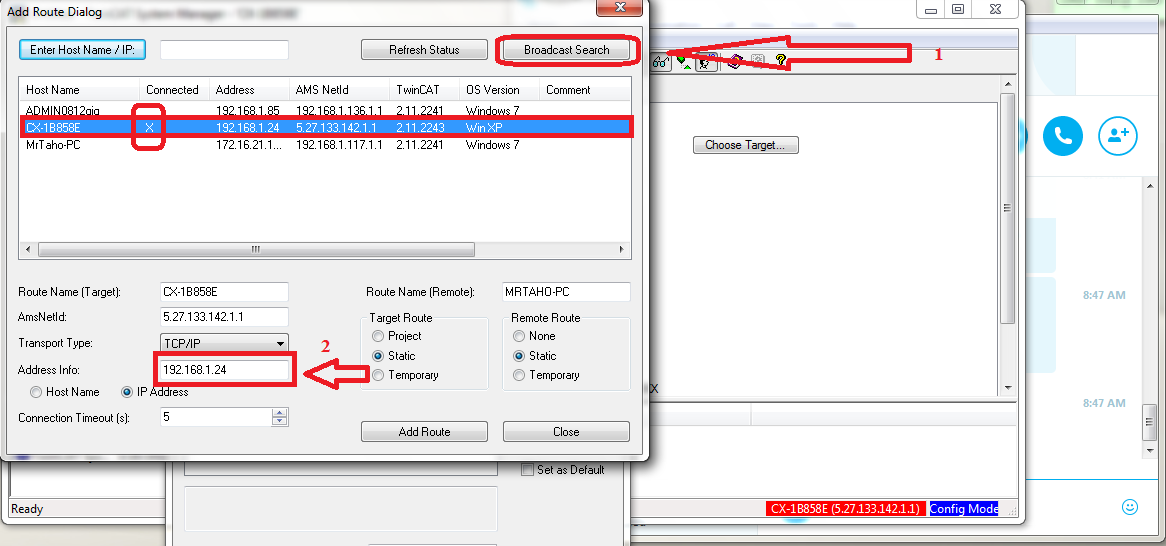

Tiếp theo nhấn “Broadcast Search” để nhận địa chỉ IP của CX điển vào công cụ “Remote Desktop Connection”:

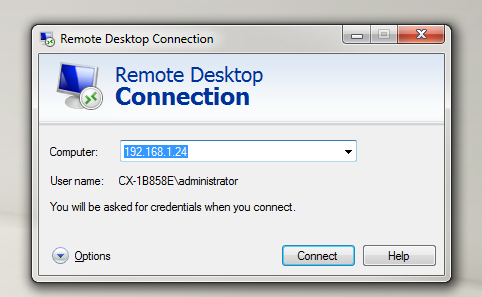

 Bước 3:  mở Remote Desktop Connection trong Start à Accessories:

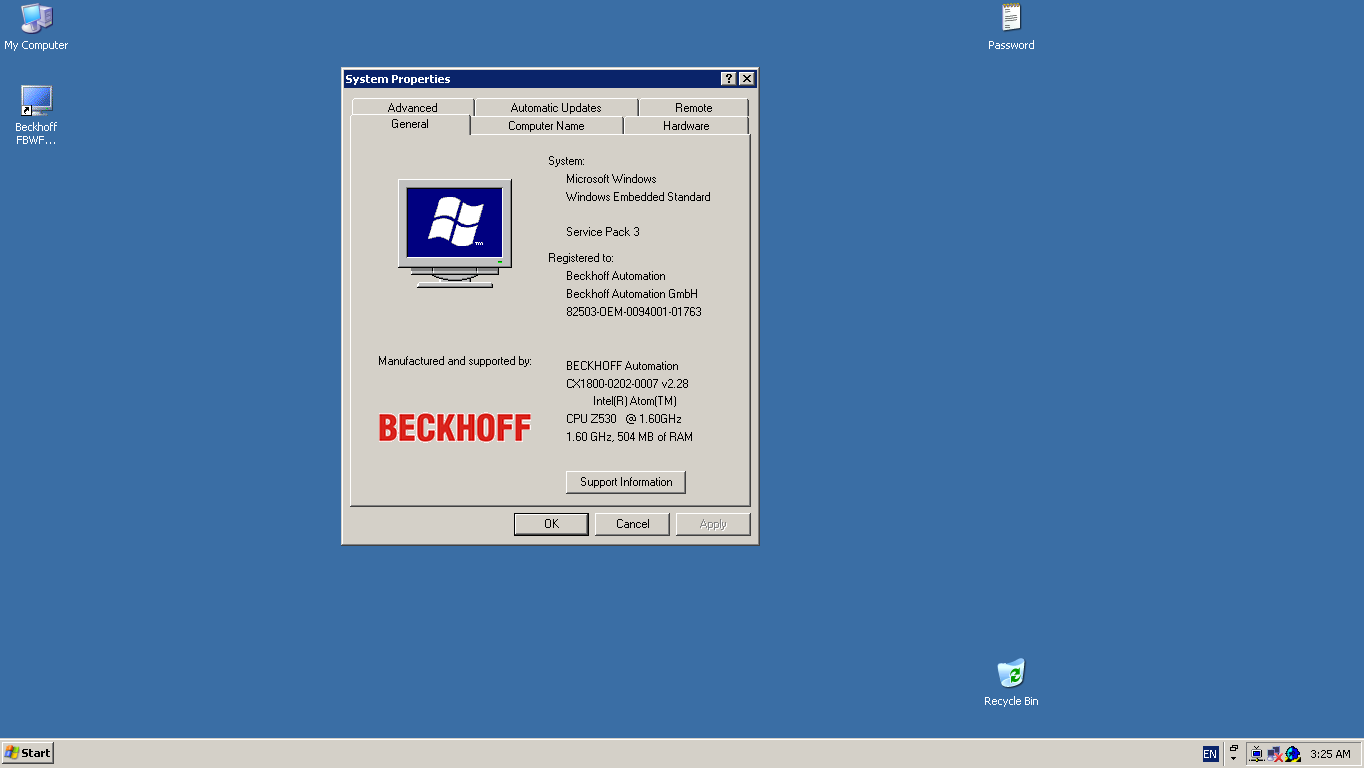

Bước 4: nhấn Connect và ta được giao diện như hình bên dưới:

Đây là giao diện của  hệ điều hành Windown Embedded Standard trên máy CX sau khi kết nối thành công.
Lưu ý: đối với các máy tính nhúng CX vừa “đập hộp” khi truy cập giao diện nó hỏi Username vàPassword. Mặc định Beckhoff  cung cấp cho chúng ta Username: “Administrator” và Password: “1”.

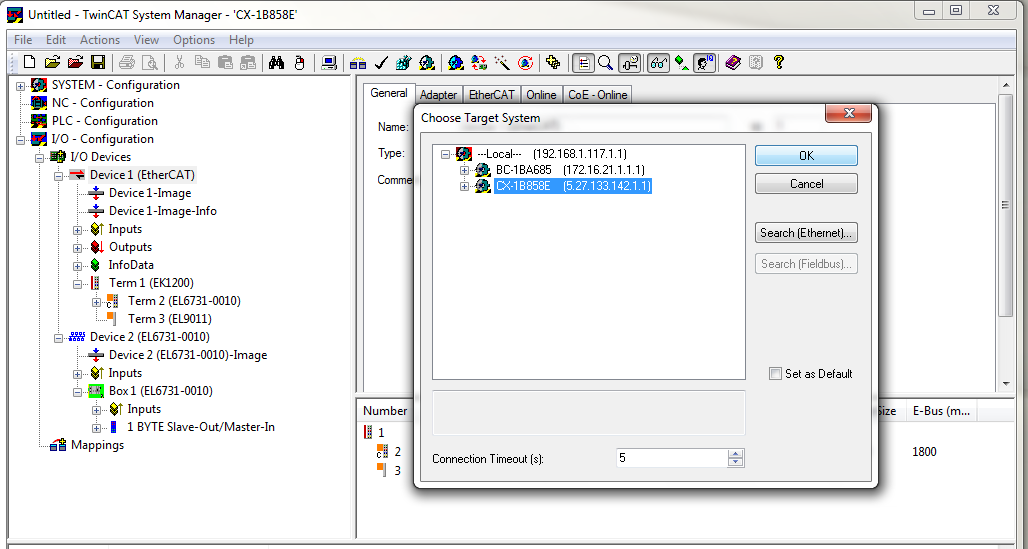

 Kết nối thành công bạn có thể sử dụng TwinCAT System Manager để Scan và cấu hình cho phần cứng và phần mềm của thiết bị tương tự như các thiết bị Beckhoff khác (như hình trên).
