4 – Phương pháp kiểm tra một tầng khuếch đại
4.1 – Trong các mạch khuyếch đại ( chế độ A ) thì phân cực như thế nào là đúng.

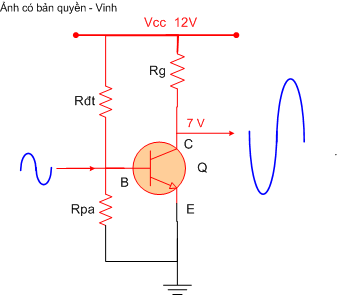

Mạch khuyếch đại được phân cực đúng.
+ Mạch khuyếch đại ( chế độ A) được phân cực đúng là mạch có
UBE ~ 0,6V ; UCE ~ 60% ÷ 70% Vcc
+ Khi mạch được phân cực đúng ta thấy , tín hiệu ra có biên độ lớn nhất và không bị méo tín hiệu .
4.2 – Mạch khuyếch đại ( chế độ A ) bị phân cực sai.

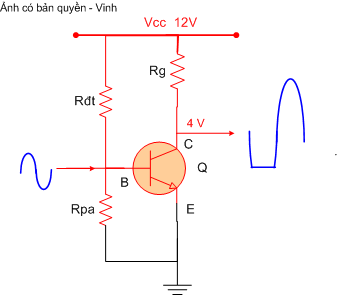

Mạch khuyếch đại bị phân cực sai, điện áp UCE quá thấp .

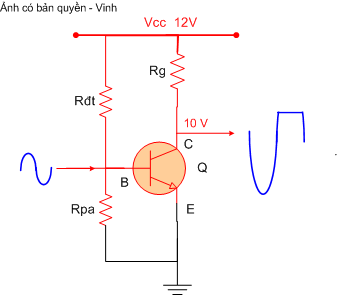

Mạch khuyếch đại bị phân cực sai, điện áp UCE quá cao .
+ Khi mạch bị phân cực sai ( tức là UCE quá thấp hoặc quá cao ) ta thấy rằng tín hiệu ra bị méo dạng, hệ số khuyếch đại của mạch bị giảm mạnh.
+ Hiện tượng méo dạng trên sẽ gây hiện tượng âm thanh bị rè hay bị nghẹt ở các mạch khuyếch đại âm tần.
[color=#FF0000]Phương pháp kiểm tra một tầng khuyếch đại.[/color]
+ Một tầng khuyếch đại nếu ta kiểm tra thấy UCE quá thấp so với nguồn hoặc quá cao sấp sỉ bằng nguồn => thì tầng khuyếch đại đó có vấn đề.
+ Nếu UCE quá thấp thì có thể do chập CE( hỏng Transistor) , hoặc đứt Rg.
+ Nếu UCE quá cao ~ Vcc thì có thể đứt Rđt hoặc hỏng Transistor.
+ Một tầng khuyếch đại còn tốt thông thường có :
+ UBE ~ 0,6V ; UCE ~ 60% ÷ 70% Vcc
